AquaNova

Dimensionamento de redes de água potável dentro do AutoCAD Civil 3D. Um comando calcula a demanda, resolve a rede no EPANET e devolve os resultados no próprio modelo, sem exportar para outro programa.

Apresentação

O AquaNova trabalha diretamente sobre a rede de pressão (Pressure Network) do Civil 3D. Ele lê a geometria e as cotas que já estão no seu desenho, distribui a demanda pelos nós, resolve a rede hidráulica com o solver do EPANET 2.2 e grava os resultados de volta em Property Sets, além de gerar planilha e memorial de cálculo.

O ganho prático em relação ao fluxo tradicional:

• não é preciso exportar polilinhas nem curvas de nível para outro software;
• as cotas vêm do próprio modelo, o que elimina a caça a cotas zeradas ou interpoladas;
• qualquer alteração no traçado pode ser resimulada na hora;
• o memorial de cálculo sai pronto, com os dados da simulação.

Requisitos

Instalação

1. Feche o AutoCAD Civil 3D.
2. Execute o instalador AquaNova_v0.3.1_Setup.exe.
3. Confirme a elevação (o instalador grava em pasta de sistema).
4. Abra o Civil 3D. A aba AquaNova aparece na faixa de opções.

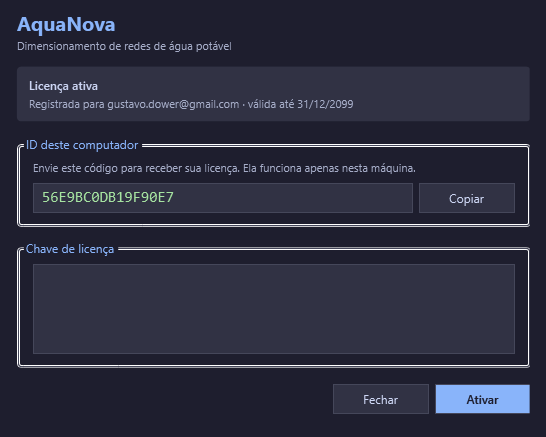

Licença e avaliação

A primeira execução inicia um período de avaliação de 14 dias, com todas as funções liberadas. A contagem começa no primeiro uso, não na instalação.

Para ativar uma licença definitiva:

1. Rode AQUAHWID (ou o botão Ajuda) e copie o identificador da máquina.
2. Envie esse identificador para o fornecedor.
3. Ao receber a chave, rode AQUALICENSE e cole-a.

A barra AquaNova

A aba AquaNova tem um painel por etapa do trabalho. Dentro de cada painel, o botão grande é a ação principal e os menores são o apoio dela. Percorrendo a barra da esquerda para a direita você cobre um projeto inteiro, na ordem.

Configuração — preparar o desenho

AQUACONFIGPadrões, materiais e custos

AQUAMAPEARMapear catálogo de peças

AQUASETUPCriar os Property Sets

Rede — marcar o que é fora do comum

AQUAPREDIMDemanda do projeto

AQUAVALVULAVálvula de controle

AQUAEXCLUIRFora do dimensionamento

Cálculo — dimensionar e documentar

AQUADIMDimensionar a rede

AQUAAPLICARAplicar os diâmetros

AQUAREPORTReexportar relatório

Diagnóstico — quando alguma coisa não funciona

AQUATESTEPANETTestar o EPANET

AQUAINSPECTInspecionar objeto

AQUAINSPECTPARTSInspecionar catálogo

Ajuda — manual, licença e suporte

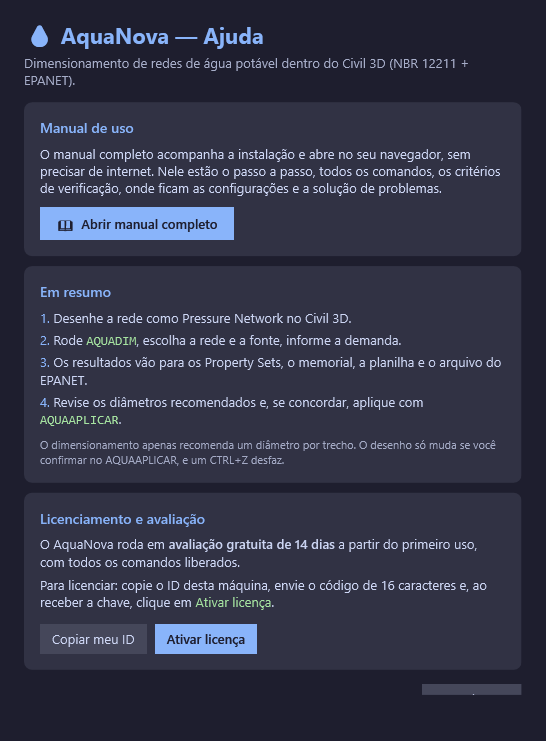

AQUAAJUDAAjuda e manual

AQUALICENSEAtivar licença

AQUAHWIDIdentificador da máquina

Fluxo de trabalho

Para um projeto novo, a sequência recomendada é:

1. Configuração padrão (AQUACONFIG) — uma vez por máquina, define os valores de partida.
2. Property Sets (AQUASETUP) — uma vez por desenho, cria os campos onde os resultados serão gravados.
3. Demanda do projeto (AQUAPREDIM) — população, per capita e coeficientes deste empreendimento.
4. Peças especiais — válvulas (AQUAVALVULA) e trechos fora do dimensionamento (AQUAEXCLUIR), se houver.
5. Dimensionar (AQUADIM) — escolhe a fonte, roda a simulação e gera as saídas.
6. Analisar — conferir diâmetros recomendados, pressões e velocidades, e ajustar o projeto.

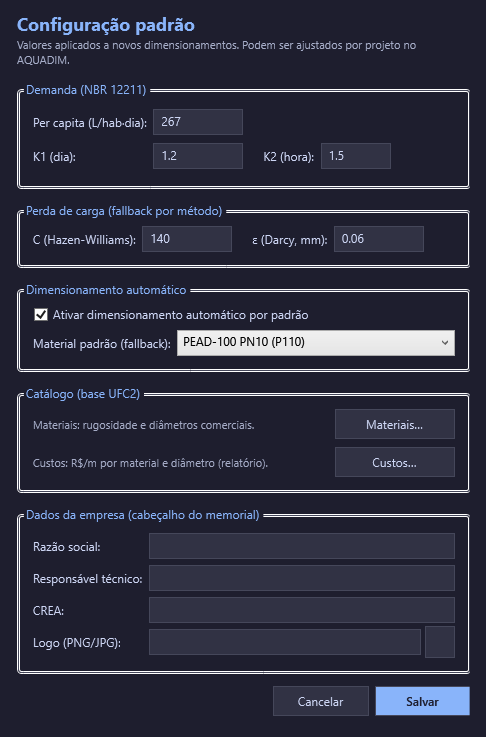

1. Configuração padrão AQUACONFIG

Define os valores que servem de ponto de partida para novos dimensionamentos: consumo per capita, coeficientes K1 e K2, coeficiente C de Hazen-Williams, rugosidade para Darcy-Weisbach e o material padrão. Não exige desenho aberto.

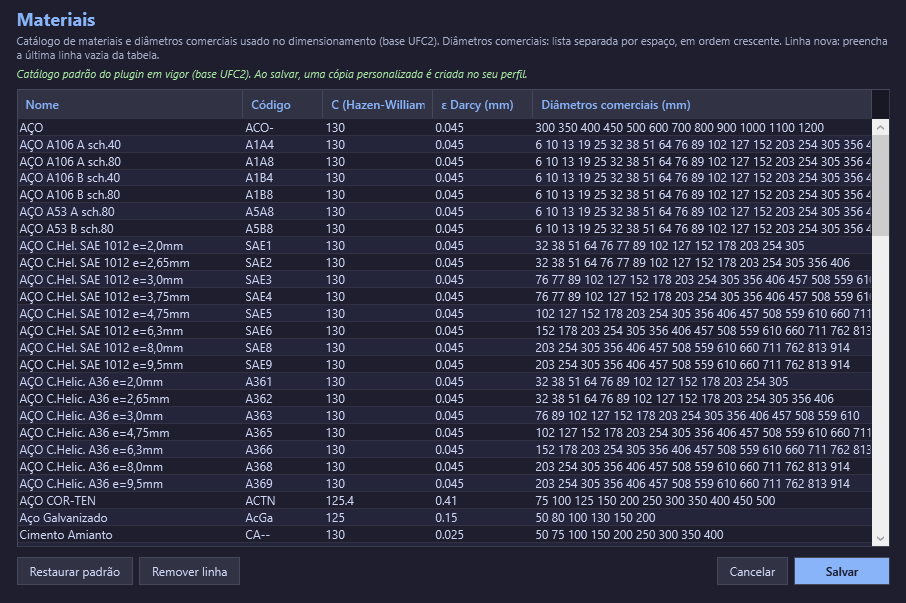

Catálogo de materiais

O botão Materiais… abre o catálogo: rugosidade (C de Hazen-Williams e ε de Darcy) e os diâmetros comerciais de cada material. É o que alimenta o dimensionamento automático, que só sugere bitolas existentes no material do tubo.

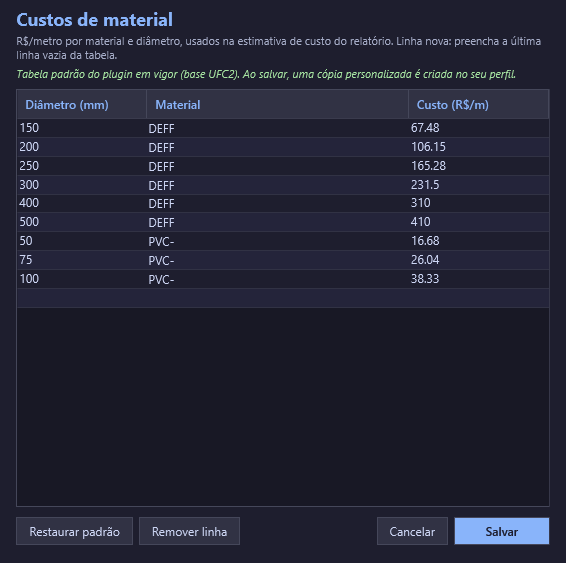

Custos de material

O botão Visualizar / editar… abre a tabela de custos por material e diâmetro (R$/m), usada na estimativa que acompanha o relatório. A tabela pode ser editada e permanece salva no seu perfil, sobrevivendo às atualizações do programa.

2. Property Sets AQUASETUP

Cria no desenho atual as duas definições onde os resultados são gravados:

Rodar novamente em um desenho antigo é seguro: campos novos são acrescentados sem apagar o que já existe.

3. Demanda do projeto AQUAPREDIM

Define e salva a demanda sem rodar a simulação. É onde entram os dados do empreendimento: população e consumo per capita (NBR 12211) ou vazão total direta, além dos coeficientes K1 (dia de maior consumo) e K2 (hora de maior consumo).

A vazão resultante é distribuída pelos nós proporcionalmente ao comprimento tributário de cada um, que é o modelo clássico de vazão em marcha.

Vazões pontuais

Grandes consumidores podem receber vazão própria, somada por cima da vazão em marcha. Há dois modos:

• Um nó — clique na peça e informe a vazão.
• Vários nós — seleciona por janela e aplica de uma vez, seja o mesmo valor em cada nó, seja um total rateado entre eles.

4. Válvulas de controle AQUAVALVULA

Marca uma peça da rede como válvula e define seu ajuste. São aceitas:

5. Fora do dimensionamento AQUAEXCLUIR

Marca tubos que não devem receber diâmetro recomendado. O caso típico é o ramal predial depois do colar de tomada: pelo cálculo ele pediria uma bitola maior, mas a prática usa DN20, e a recomendação automática ali seria ruído.

O tubo marcado continua na simulação com o diâmetro desenhado. Apenas o dimensionamento automático deixa de mexer nele, e a demanda dos nós permanece inalterada.

6. Dimensionar a rede AQUADIM

Este é o comando principal. Na janela você define:

• Rede — qual rede de pressão do desenho será calculada;
• Fonte — o reservatório, por um nó escolhido na tela ou por uma peça existente, informando a carga hidráulica (cota piezométrica);
• Demanda — já preenchida, se você usou o AQUAPREDIM;
• Perda de carga — Hazen-Williams ou Darcy-Weisbach, e a perda localizada;
• Dimensionamento automático — se o programa deve sugerir diâmetros comerciais;
• Saídas — Property Sets, planilha e memorial de cálculo.

7. Aplicar os diâmetros AQUAAPLICAR

Depois de revisar os diâmetros recomendados, este comando os aplica de uma vez no desenho, trocando a peça de cada tubo pela bitola correspondente na Parts List da rede. É o único comando do AquaNova que altera a geometria do projeto, então ele:

1. mostra antes a lista do que será alterado, com os motivos do que não pode ser;
2. pede confirmação explícita;
3. aplica tudo em uma única operação, desfeita com um único CTRL+Z.

Tubos marcados com AQUAEXCLUIR ficam de fora automaticamente. A troca respeita a família da peça: subir uma bitola nunca troca o material do tubo.

Onde ver os resultados

Depois de rodar, os resultados aparecem em quatro lugares:

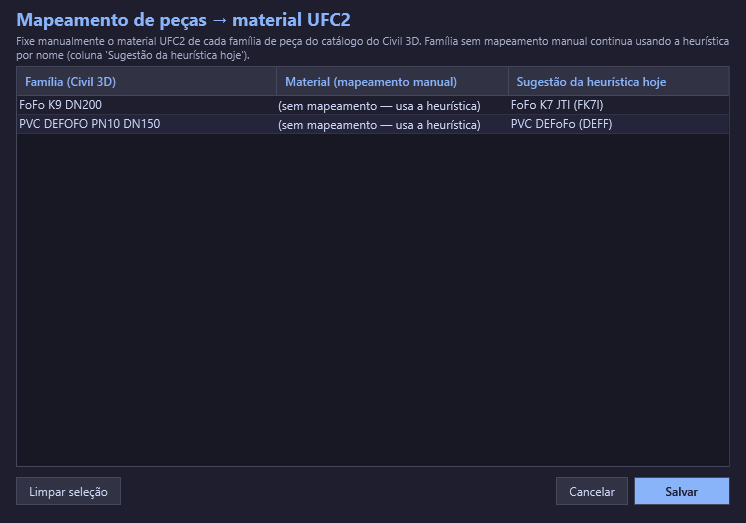

Mapear catálogo de peças AQUAMAPEAR

O AquaNova reconhece o material de cada tubo pelo nome da família da peça (por exemplo PVC DEFOFO PN10 DN150). Isso funciona bem nos catálogos usuais do Civil 3D, mas erra quando a empresa usa catálogo próprio, com nomenclatura diferente.

O comando lista as famílias que aparecem no seu desenho e permite fixar, para cada uma, o material do catálogo UFC2 correspondente. Ao lado de cada família o programa mostra o que reconheceria sozinho, para você corrigir só onde estiver errado.

Critérios de verificação

As colunas de situação (velocidade e pressão) usam como referência os limites usuais de projeto:

Valores fora da faixa são sinalizados, mas não impedem o cálculo: cabe ao projetista julgar se um trecho curto com velocidade baixa, por exemplo, é realmente um problema.

Onde ficam as configurações

O AquaNova guarda os parâmetros em dois níveis, e a janela sempre informa de onde vieram os valores que está mostrando.

Os três botões de diagnóstico

O painel Diagnóstico não faz parte do fluxo de projeto. Você não precisa dele para dimensionar nada; ele existe para descobrir por que alguma coisa parou de funcionar.

AQUATESTEPANET — o motor de cálculo está vivo?

Monta uma rede minúscula de teste (um reservatório, dois trechos, dois nós), manda o EPANET resolver e imprime o resultado na linha de comando. Se aparecer [OK], o motor está funcionando e o problema está no seu desenho, não na instalação.

É o primeiro comando a rodar quando o AQUADIM falha sem explicar por quê. Quando ele acusa erro, a mensagem já diz o motivo provável: epanet2.dll ausente, DLL de 32 bits no lugar da de 64, ou falta do Visual C++ Redistributable.

AQUAINSPECT e AQUAINSPECTPARTS — ferramentas de suporte

Estes dois não são recurso de projeto. Você seleciona um objeto e eles gravam, num arquivo .txt na pasta temporária do Windows, a estrutura interna que o Civil 3D expõe para aquele objeto: nomes de propriedade, tipos e valores.

Servem para o suporte entender um caso específico. Se um catálogo de peças não for reconhecido, ou se um diâmetro não for aplicado como esperado, podemos pedir que você rode um deles e envie o arquivo gerado. Fora dessa situação, não há motivo para usá-los.

Todos os comandos

Todos têm botão na barra, com uma exceção: o AQUAEXPORTINP só funciona digitado. Ele existe para quem quer levar a rede a outro programa sem gerar o resto das saídas.

Solução de problemas

A aba AquaNova não aparece

Confirme que a instalação foi concluída com o Civil 3D fechado e que a versão é a 2026. Feche e reabra o programa. Se persistir, reinstale.

"Nenhuma rede de pressão encontrada"

O comando trabalha sobre uma Pressure Network do Civil 3D. Crie a rede em Home → Pipe Network → Pressure Network e rode novamente.

Pressões absurdas ou negativas

Quase sempre é a carga da fonte ou as cotas. Verifique se a cota piezométrica informada é compatível com o terreno e se os trechos têm elevação correta no modelo.

Um trecho recebe diâmetro recomendado muito acima do esperado

Se for ramal predial após colar de tomada, marque-o com AQUAEXCLUIR. Se for da rede principal, confira a demanda e a velocidade daquele trecho.

A válvula não teve efeito

Veja a mensagem na linha de comando após o AQUADIM. Válvulas em ponta de rede são ignoradas, porque não têm trecho a jusante para controlar.

O programa pede a chave de licença de novo

Verifique se o identificador da máquina mudou (troca de placa de rede ou reinstalação do Windows). Rode AQUAHWID e compare com o identificador para o qual a chave foi emitida.

Normas e bases técnicas
